Thang máy ngày càng trở thành phương tiện di chuyển không thể thiếu trong các tòa nhà cao tầng. Việc hiểu rõ cấu tạo chuẩn của một chiếc thang máy sẽ giúp bạn sử dụng đúng cách, đảm bảo an toàn và góp phần kéo dài tuổi thọ thiết bị. Vậy một chiếc thang máy tiêu chuẩn gồm những bộ phận nào? Hãy cùng tìm hiểu chi tiết dưới đây.

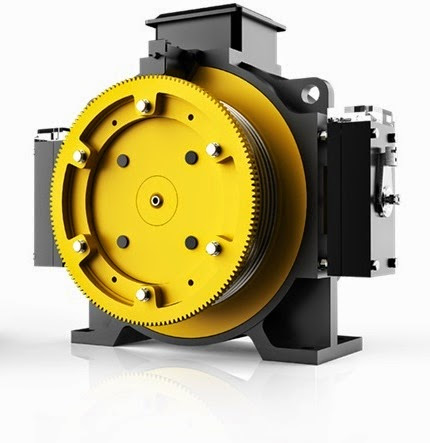

1. Máy kéo (động cơ thang máy)
Máy kéo là “trái tim” của thang máy, có nhiệm vụ truyền lực giúp cabin di chuyển lên xuống. Có hai loại chính:
-
Máy kéo có hộp số: Phổ biến trong các tòa nhà trung bình.
-
Máy kéo không hộp số: Thường dùng cho thang máy tốc độ cao, hiện đại, tiết kiệm năng lượng.
Máy kéo được lắp trên phòng máy (hoặc trong giếng thang đối với thang không phòng máy) và kết nối với hệ thống cáp tải để vận hành cabin.

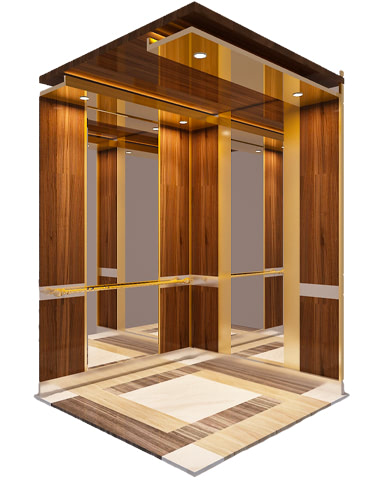

2. Cabin thang máy
Cabin là nơi người dùng đứng khi sử dụng thang máy. Cabin được thiết kế chắc chắn, thẩm mỹ, đảm bảo:
-
Khung thép chịu lực
-
Sàn chống trượt
-
Vách cabin chống cháy
-
Đèn chiếu sáng, quạt thông gió
-
Bảng điều khiển nội thất với các nút gọi tầng
3. Đối trọng
Đối trọng giúp cân bằng trọng lượng với cabin, giảm tải cho máy kéo và tiết kiệm điện năng. Nó di chuyển ngược chiều với cabin thông qua cáp tải.

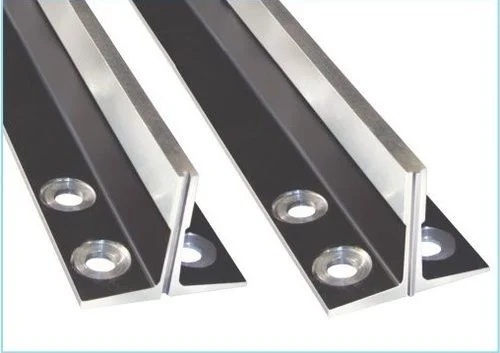

4. Ray dẫn hướng
Ray dẫn hướng giữ cabin và đối trọng di chuyển đúng trục, tránh rung lắc hay trượt khỏi vị trí. Chúng được cố định dọc theo giếng thang bằng hệ thống gá đỡ chắc chắn.
5. Hệ thống điều khiển
Bộ điều khiển trung tâm (Controller) là bộ não của thang máy, xử lý tín hiệu gọi tầng, kiểm soát tốc độ, dừng tầng chính xác và đảm bảo an toàn vận hành.
Hiện nay có 2 loại hệ điều khiển phổ biến:
-
Điều khiển đơn: Dùng cho thang máy độc lập.
-
Điều khiển nhóm: Dùng cho hệ thống nhiều thang máy hoạt động cùng lúc.
6. Cửa tầng và cửa cabin
Cửa tầng là cửa bên ngoài mỗi tầng, còn cửa cabin là cửa di chuyển theo cabin. Hai cửa này hoạt động đồng bộ khi cabin đến tầng, đảm bảo an toàn khi ra vào.
Hệ thống cửa có cảm biến an toàn, tự động dừng đóng cửa nếu phát hiện người hoặc vật cản.
7. Hệ thống an toàn
Một chiếc thang máy đạt chuẩn phải có đầy đủ các thiết bị an toàn:
-

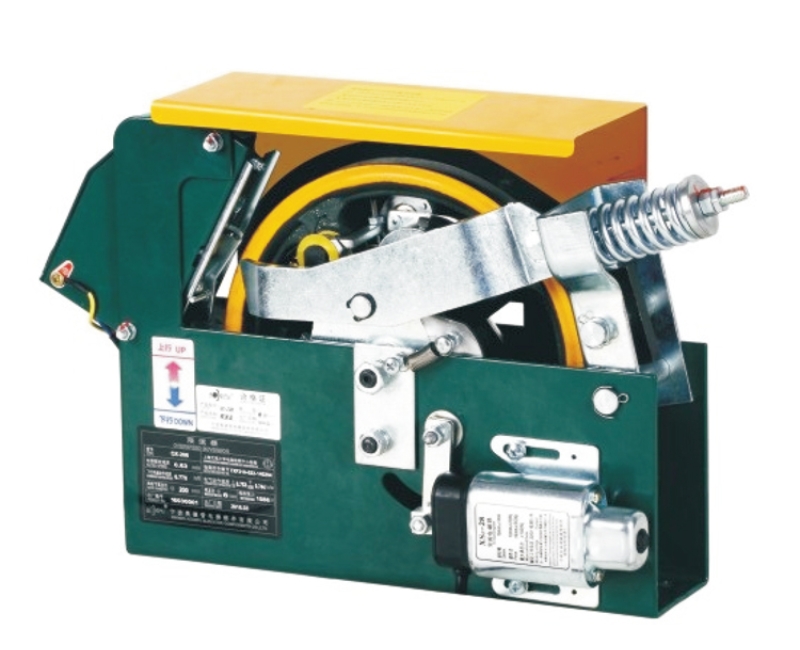

Bộ khống chế vượt tốc (Governor)
-
Hệ thống phanh cơ khí
-
Công tắc giới hạn hành trình
-
Bộ giảm chấn dưới hố thang
-
Nguồn điện dự phòng UPS hoặc cứu hộ tự động ARD

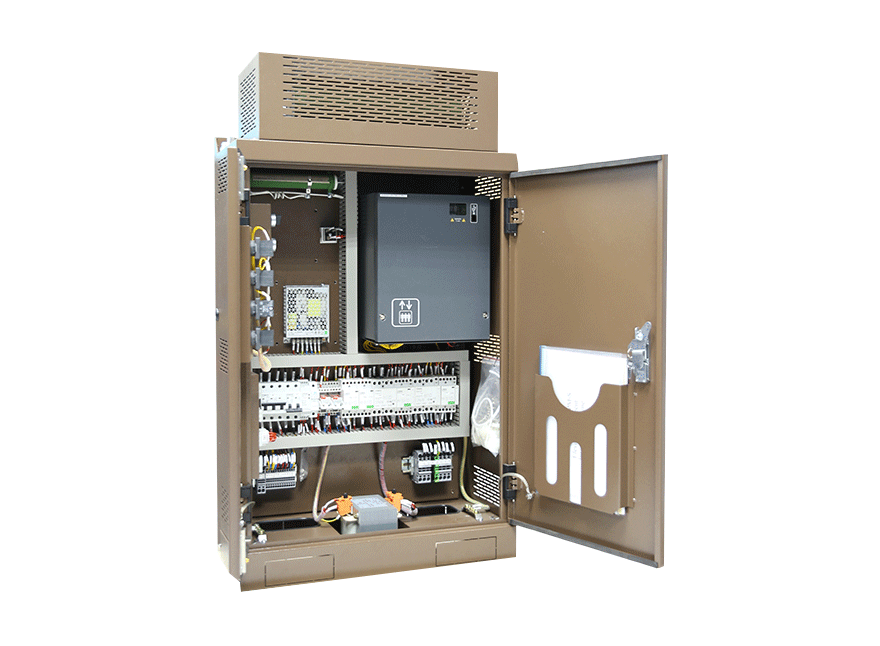

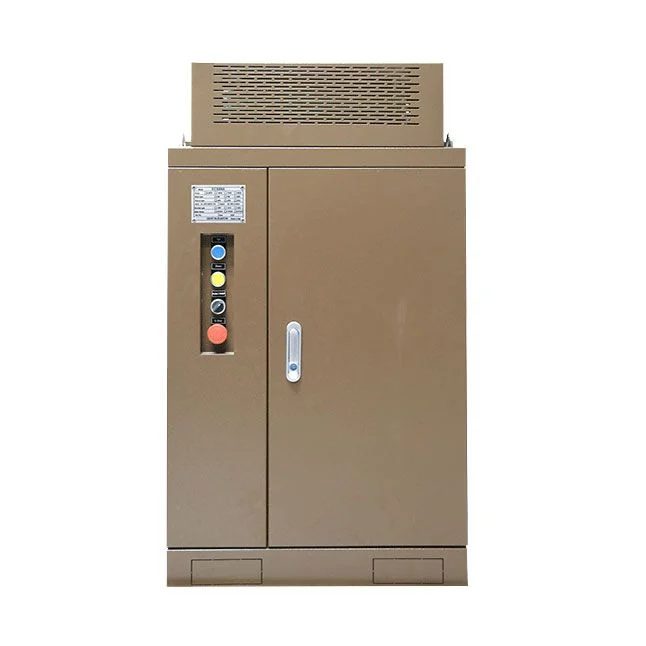

8. Tủ điện
Tủ điện chứa các thiết bị điều khiển điện và bảo vệ thang máy. Tùy theo loại thang có thể bố trí tại phòng máy hoặc ngay tầng cao nhất trong giếng thang.
Kết luận
Việc hiểu rõ cấu tạo chuẩn của một chiếc thang máy không chỉ giúp bạn sử dụng đúng cách mà còn hỗ trợ việc kiểm tra, bảo trì dễ dàng hơn. Nếu bạn đang tìm hiểu để đầu tư thang máy cho nhà ở hoặc công trình, hãy ưu tiên các sản phẩm có cấu tạo rõ ràng, đầy đủ các bộ phận an toàn theo tiêu chuẩn quốc tế.
